YDF系列多翼式离心通风机

一、产品概况

        YDF系列多翼式离心通风机是专为厨房抽油烟而设计的,它采用前弯多翼叶轮,单进风,具有噪声低飞流量大、效率高、重量轻、体积小、抽排能力强、安装方便等特点。

        本产品也适用于建筑通风、厂房换气等场合。

        YDF风机分为A式传动(电机与叶轮直接联接),E式传动(皮带轮传动),用户根据实际情况选型。

二、YDF系列多翼式离心通风机性能参数


流量
(m3/h)
风压
(Pa)
转速
(rpm)
功率
(Kw)
重量
(Kg)
YDF2A 2650 310 1450 0.55 60
YDF2.5A 3070 320 1450 1.1 70
YDF3A 3670 435 1450 1.5 100
YDF3.7A 5110 450 1450 2.2 120
YDF4A 7650 850 1450 5.5 190
YDF4.5A 6800 500 960 3 200
YDF4.7A 9390 696 960 4 220
YDF5A 14160 880 960 5.5 235
YDF5.5A 17600 910 960 7.5 310
YDF5.5E 15280 750 800 5.5 290
YDF6.3E 19280 905 680 7.5 360
YDF6.3E 22650 908 800 11 390
YDF7.1E 28400 670 620 15 550
YDF7.1E 27600 905 730 22 580

二、YDF系列多翼式离心通风机外形尺寸

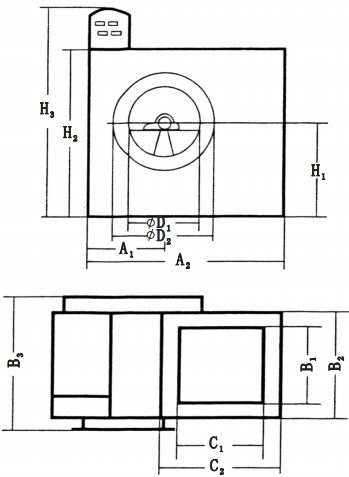

1.YDF系列E传动离心通风机外形尺寸


型号 外形尺寸 进风口尺寸 出风口尺寸 参考
尺寸
长×宽×高 直径 长×宽
A1 B2 H2 D1 C1 B1
YDF-4E 710 338 755 400 400 336 400
YDF-4.5E 800 390 810 450 450 380 450
YDF-5E 888 422 944 500 500 420 500
YDF-5.5E 977 464 1038 550 550 462 550
YDF-6.3E 1119 532 1189 630 630 539 630
YDF-7.1E 1261 599 1340 710 710 596 710

2.YDF系列A传动离心通风机外形尺寸


型号 外 形 尺 寸(mm)
A B B1 B2 D1 H
YDF2A 440 490 120 180 200 340 320
YDF2.5A 500 500 156 215 250 420 330
YDF3A 520 600 186 265 300 500 390
YDF3.7A 610 700 220 295 370 600 400
YDF4A 650 800 240 346 400 680 500
YDF4.5A 750 900 270 370 450 770 540
YDF4.7A 820 930 282 390 470 780 560
YDF5A 840 970 300 400 500 860 580
YDF5.5A 880 1230 330 460 550 980 640
