消声、隔音、净化系列

1.消声、隔音、净化系列产品特性

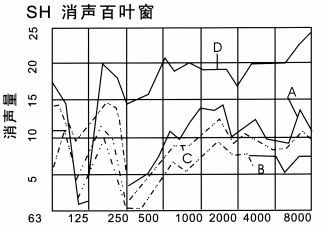

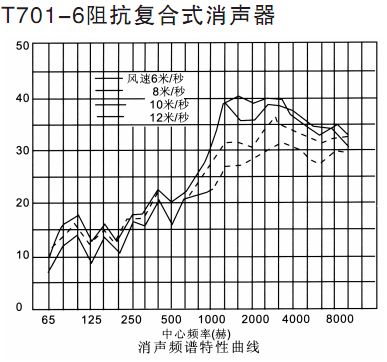

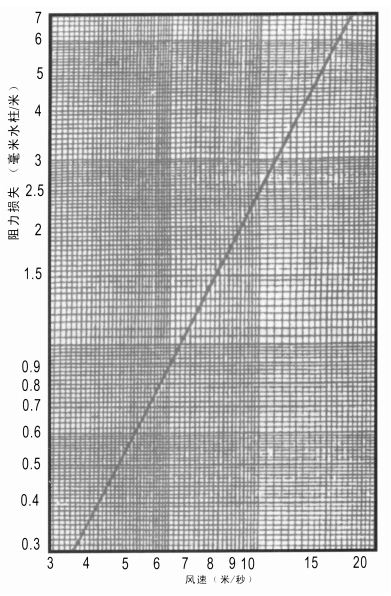

        性能:消声量低频为10-15dB/米 中频为15-25dB/米高频为25-30dB/米,阻力系数§=0.42阻力损失与风速的关系曲线。

说明:
       1.本图所列之阻抗复合式消声器的消声频谱特性曲线及阻力损失与风速的关系曲线是通过与本图集1号消声器大小小相当,但长度为2米的消声器实测所得。本图集各消声器的消声效果和阻力损失,可参考本图估算。
       2.选用表中的有效截频=1.22C/DC—声速(米/秒) D—消声器外形断面积的当量直径(L)

2.SKW-Ⅰ单层微孔板消声弯头

风速
(m/s)
阻力损失
下列频率(HZ)下的消声量(dB)
125 250 500 1000 2000 4000
5 24 3 9 13 15 12 7
10 36 4 9 14 17 12 9
15 72 4 10 13 14 13 9
20 132 5 12 12 13 14 12

3.SKW-Ⅱ双层微孔板消声弯头

风速
(m/s)
阻力损失
下列频率(HZ)下的消声量(dB)
125 250 500 1000 2000 4000
5 24 8 12 12 14 10 8
10 40 7 13 15 15 12 9
15 80 7 10 15 16 13 10
20 175 6 14 16 16 13 12

4.SK-2双层微孔板消声器

消声器内气流
速度(m/s)
流经消声器的
阻力损失(Pa)
下列频率(HZ)下的消声量(dB)
125 250 500 1000 2000 4000
0 0 28 29 33 30 42 51
7 5 25 29 33 23 32 41
10 48 23 26 29 22 30 35
14 78 19 20 24 20 26 34
22 314 10 12 19 19 27 33
25 422 3 4 14 16 25 32

5.YD园型微孔板消声器

型号 外形尺寸 适用风量(m3/h) 消声量dB(A) 型号 外形尺寸 适用风量(m3/h) 消声量dB(A)
D1 D2 D1 D2
YD-1 100 360 1500-200 22-25 YD-13 450 710 3100-4300 22-25
YD-2 120 380 220-300 22-25 YD-14 500 810 3800-5000 22-25
YD-3 140 400 300-400 22-25 YD-15 630 930 4500-6500 25-27
YD-4 160 420 400-500 22-25 YD-16 700 1000 6300-8000 25-27
YD-5 180 440 500-650 22-25 YD-17 800 1100 8265-11000 25-27
YD-6 200 460 650-800 22-25 YD-18 900 1200 10800-14400 25-27
YD-7 220 480 800-1000 22-25 YD-19 1000 1300 13700-18000 25-27
YD-8 250 510 1000-1300 22-25 YD-20 1250 1550 17000-20000 25-27
YD-9 280 540 1200-1500 22-25 YD-21 1400 1750 26000-35000 25-27
YD-10 320 580 1500-2000 22-25 YD-22 1600 1900 43000-57000 25-27
YD-11 360 620 2000-2700 22-25 YD-23 1800 2100 55000-73000 25-27
YD-12 400 660 2500-3200 22-25 YD-24 2000 2300 67000-90000 25-27

6.阻抗复合式消声器选用表


长度
(mm)
外形尺寸
(mm)
外形断面
(mm)
法兰尺寸
(mm)
有效截面
(m2 )
膨胀比
(m)
有效截面
(MZ)
适用风量(m3/h)
风速6m/s 风速8m/s 风速10m/s 风速12m/s
1 1600 800×500 0.4 520×230 0.099 4.26 596 2000 2660 3330 4000
2 1600 800×600 0.48 510×370 0.139 3.91 507 3000 4000 5000 6000
3 1600 1000×600 0.6 700×370 0.186 3.17 480 4000 5330 6670 8000
4 1600 1000×800 0.8 770×400 0.231 3.46 420 5000 6660 8320 10000
5 900 1200×800 0.96 700×550 0.278 3.43 380 600 8000 10000 12000
6 900 1200×1000 1.2 780×630 0.372 3.2 339 800 10660 13340 16000
7 900 1500×1000 1.5 1000×630 0.463 3.29 430 10000 13320 16640 20000
8 900 1500×1400 2.1 1000×970 0.693 3.07 513 15000 20000 25000 30000
9 900 1800×1400 2.52 1330×970 0.928 2.73 470 20000 26700 33400 40000
10 900 2000×1800 3.8 1500×1310 1.39 2.59 393 30000 40000 50000 60000

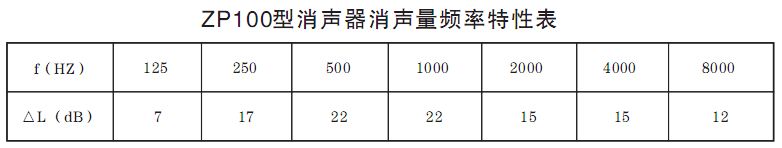

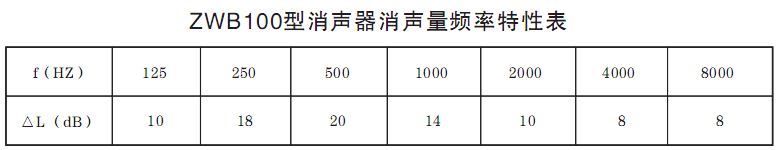

7.ZP100型片式消器、消声弯管

8.消声、隔音、净化产品列表

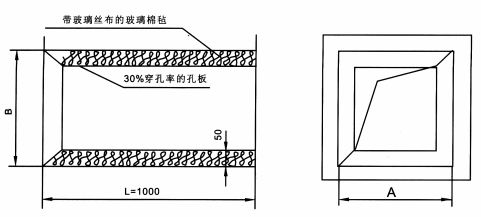

T701管式阻性消声器

  • 管式阻性消声器是利用设在气体通道内的多孔吸声材料吸收声能,降低噪声而起的消声作用。
  • 吸声材料采用了效果最好的一种,即超细玻璃棉毡,所以老标准中其它吸声材料摒弃不采用。
  • 该消声器适合于规格为A≤700、B≤400、若大于以上尺寸应选择其它消声器。
  • 主要用于一般不含水汽,油雾的通风空调系统 。

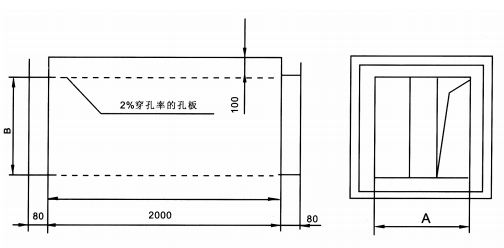

SK-1型单层微孔板消声器

  • 该消声器为单腔结构,用金属微穿孔板做抗性消声元件、主要消中频噪声。

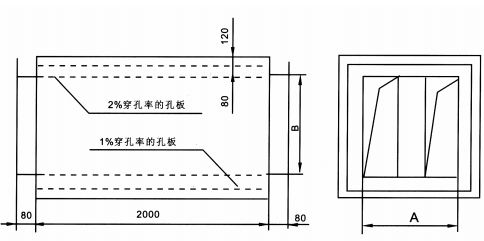

SK-2型双层微孔板消声器

  • 该消声器为双腔式结构,用金属微穿孔板做抗性消声元件、其声阻量参数合理,声腔双层设置恰当,故消声效果好,消声频带宽,整体性能优越。
  • 该消声器适合高温、潮湿气流通过,产品不积尘、不产尘,适用于医疗、医药、电子、仪表行业的洁净空调系统。
  • 用于洁净空调系统要求较高的场所,材料可用不锈钢板制作 。

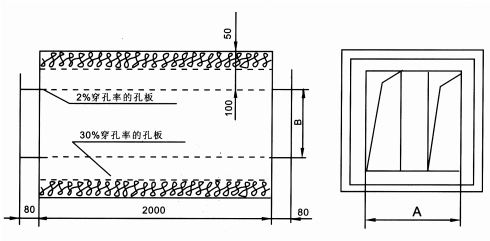

VXF型微孔板复合式消声器

  • □该消声器是微穿孔板消声器的改进型。它具有膨胀空腔和阻性吸声功能,通过风速在6-8m/s为合适,最高应小于12m/s,具阻性吸声部分有良好的热绝缘性能,故消声器外表不做保温层,有利于节省造价及方便安装。

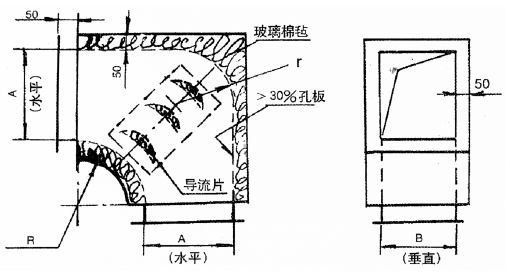

KW型阻性消声弯头

  • 如图A×B为水平安装的弯头,订货时需说明是水平还是垂直安装,哪个为水平尺寸。
  • A≤800,B≤800时均无导流片。
  • 末指明时取R=200短臂。
  • 适合于潮湿、高温、洁净厂房使用。

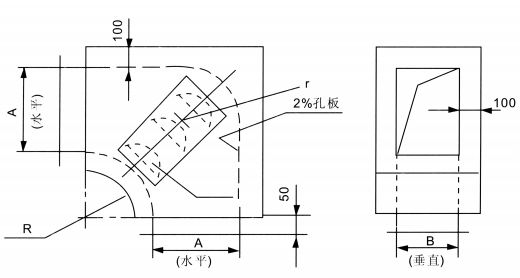

SKW-Ⅰ型单层微孔消声弯头

  • 如图A×B为水平安装的弯头,订货时需说明是水平还是垂直安装,哪个为水平尺寸。
  • A≤800,B≤800时均无导流片。
  • 末指明时取R=200短臂。
  • 适合于潮湿、高温、洁净厂房使用。

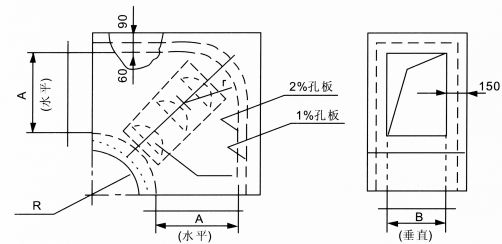

SKW-Ⅱ型双层微孔板消声弯头

  • 同KXW-C-Ⅰ的说明。
  • 消声频率较宽时采用双层微孔板消声器。

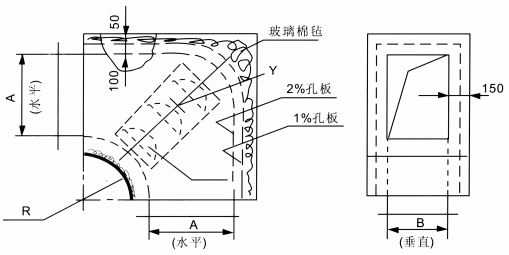

ZFW型微孔复合式消声弯头

  • 同SKW-Ⅰ的说明。
  • 此阀门适用于尺寸B≤250,因而采用单叶片。
  • 此消声器为微孔板加超细玻璃棉吸声结构形式,具有微孔板消声弯头的优点,且有吸声材料绝热保温性能。

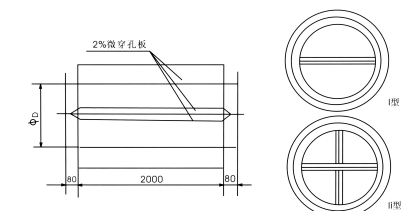

YD圆形微孔板消声器

  • 此消声器采用微穿孔板做吸声材料。
  • D尺寸150-250时,用Ⅰ型D尺寸大于350时,用Ⅱ型。

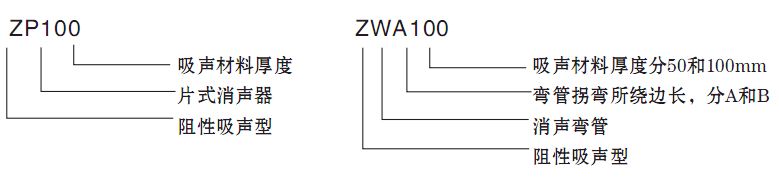

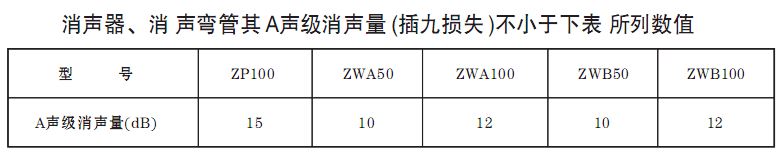

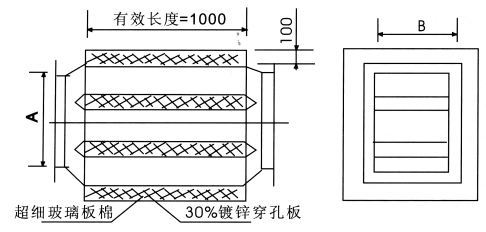

ZP100型片式消声器

  • ZP型片式消声器是利用敷设在风管内壁面上的吸声材料将声能转化为热能而达到消声,消声效果好。
  • 适用于环境温度-20度-50度无腐蚀性介质的场合。
  • ZP型片式消声器为片式结构,吸声材料厚度为100mm,标准产品的有效长度为1m,两端为变径管和风管标准法兰。

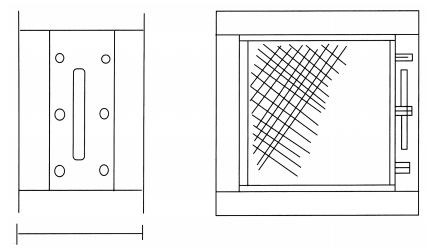

抽屉式过滤器

  • 抽屉式过滤器可用于管道,静压箱新风进风口等、具有用途广之特点。
  • 抽出形式可分左抽、右抽、左、右抽、下抽等多种形式。
  • 定期清洗、抽出方便。

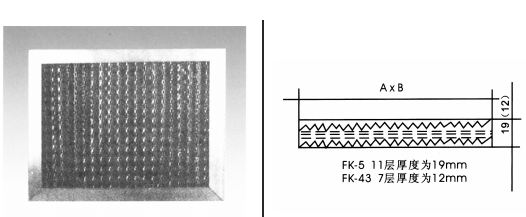

铝合金过滤器

  • 此过滤器外观漂亮、重量轻、耐腐蚀。
  • 此阀门适用于尺寸B≤250,因而采用单叶片。
  • 外层铝网材厚0.6mm,并制成瓦楞状提高整体强度,内纳用0.05mm厚铝泊纲多层叠合而成,具有防火、防潮、使用寿命长、清洗方面等特点。

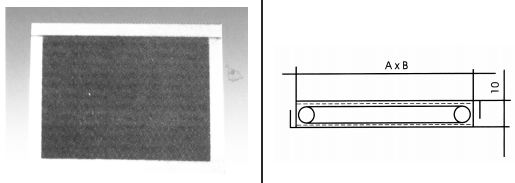

尼龙锦凸网过滤器

  • 此过滤器有滑槽,可相互勾拉拼成较大面积。
  • 回风速度大时,加*4钢丝加固。
  • FK-40带铝板网,FK-45不带铝板网。

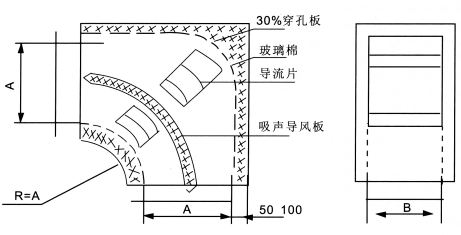

ZWB50、100型消声弯管

  • ZWB型消声弯管是使风管短边B拐弯90度,并具有一定消声作用的弯管,其拐弯半径为风管内壁长边A,吸声材料厚为50和100mm。
  • 此消声管内配有吸声导风板和导流片,更有效的提高消声效果。

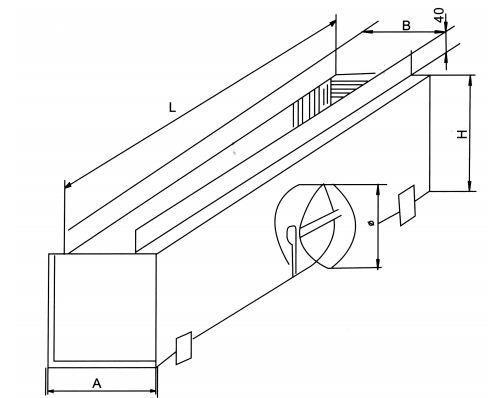

送风末端静压箱

  • 静压箱的表面贴有吸音减震材料,起到降低噪声作用。送风道配置静压箱能减小动压增加静压,起到稳定气流作用。
  • YJ-1A型内贴材料采用超细玻璃棉毡外包玻璃丝布穿率30%的孔板,YJ-1B型内贴材料采用聚氯乙烯泡沫塑料板。
  • B尺寸为接条缝风口喉径宽度A≥B+100,L为风口长度 H≥Φ+100。
  • 还可以根据用户要求特殊制造成圆形、方形等,静压箱内腔愈大,消声及增加静压愈大。

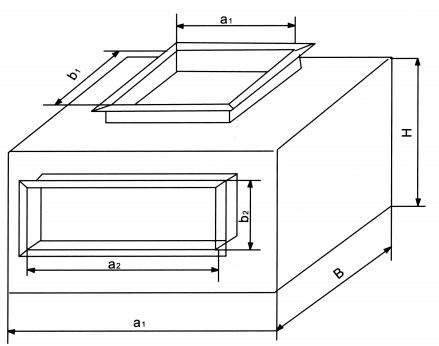

柜机风机送/回风消声静压箱

  • 此种静压箱用于送风机口或者拐弯处,它有降低噪音、减少动压、稳定气流、改变气流方向等优点。
  • YJ型内贴材料采用超细玻璃棉毡外包玻璃丝布穿率30%的孔板。
  • 接口尺寸,外形尺寸可以根据设计图纸要求而定。
  • 如果外型尺寸很大,可以考虑分段制作。
