铝合金风口系列

一、FK-1双层百叶风口规格系列和技术性能表

规格尺寸
(mm) 		100×850
100×900
150×600
200×450
300×300 		100×1000
150×650
150×750
200×500
250×400 		150×800
200×550
250×600
250×450
300×400 		150×900
200×650
250×500
250×550
300×450 		150×1000
200×700
200×750
250×600
300×500 		200×800
200×850
250×650
300×550
颈部
风速
m/s 		吹出
角度 		全压
损失
mm
H2O 		静压
损失
mm
H2O 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m
1 A 0.13 0.07 325 3.02 360 3.26 430 3.48 480 3.69 540 3.89 600 4.08
B 0.19 0.13 2.2 2.38 2.54 2.7 2.84 2.98
C 0.22 0.16 1.73 1.99 2.12 2.23 2.34 1.87
D 0.3 0.23 1.19 1.28 1.37 1.45 1.53 1.6
2 A 0.53 0.28 650 5.12 720 5.53 860 5.9 960 6.27 1080 6.6 1200 6.92
B 0.15 0.5 3.56 3.84 4.11 4.36 4.59 4.81
C 0.9 0.66 2.65 3.07 3.28 3.49 3.67 3.85
D 0.19 0.94 2.14 2.31 2.46 2.61 2.75 2.88
3 A 1.18 0.63 975 6.92 1080 7.47 1290 7.98 1440 8.48 1620 8.91 1800 9.34
B 1.68 1.13 4.98 5.38 5.75 6.42 6.73
C 2.03 1.48 3.97 4.28 4.57 5.11 5.36
D 2.67 2.12 2.95 3.18 3.4 3.8 3.98
4 A 2.11 1.13 1300 7.9 1440 8.53 1720 9.11 1920 2160 10.93 2400 10.67
B 2.99 2.01 6.1 6.59 7.04 7.87 8.24
C 3.61 2.63 4.75 5.12 5.47 6.12 6.41
D 4.74 3.76 6.49 3.77 4.03 4.5 4.72
5 A 3.29 1.76 1625 8.48 1800 9.15 2150 9.78 2400 10.28 2700 10.93 3000 11.45
B 4.67 3.14 6.85 7.39 7.9 8.38 8.83 9.25
C 5.65 4.1 5.29 5.71 6.1 6.47 6.82 7.14
D 7.41 5.88 3.9 4.21 4.5 4.77 5.03 5.27

二、FK-2单层百叶风口规格系列和技术性能表

规格尺寸
(mm) 		100×850
100×900
150×600
200×450
300×300 		100×1000
150×650
150×750
200×500
250×400 		150×800
200×550
250×600
250×450
300×400 		150×900
200×650
250×500
250×550
300×450 		150×1000
200×700
200×750
250×600
300×500 		200×800
200×850
250×650
300×550
颈部
风速
m/s 		吹出
角度 		全压
损失
mm
H2O 		静压
损失
mm
H2O 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m 		风
量
m3/h 		最远
距离
m
1 A 0.07 0.13 325 3.15 360 3.40 430 3.64 480 3.86 540 4.06 600 4.26
B 2.61 2.82 3.01 3.20 3.36 3.53
C 2.00 2.16 2.31 2.45 2.58 2.70
D 回风 回风 1.25 1.35 1.45 1.54 1.62 1.69
2 A 0.29 0.54 650 5.32 720 5.75 860 6.14 960 6.52 1080 6.86 1200 7.19
B 4.41 4.76 5.08 5.40 5.68 5.95
C 3.51 3.88 4.14 4.40 5.63 4.85
D 回风 回风 2.17 2.43 2.50 2.66 2.80 2.93
3 A 0.67 1.22 975 7.02 1080 7.58 1290 8.09 1440 8.59 1620 9.05 1800 9.48
B 5.59 6.04 6.45 6.85 7.21 7.56
C 4.81 5.20 5.55 5.89 6.21 6.50
D 回风 回风 2.95 3.18 3.40 3.61 3.80 3.97
4 A 1.18 2.16 1300 8.07 1440 8.71 1720 9.31 1920 9.88 2160 10.40 2400 10.67
B 6.61 7.14 7.62 8.09 8.52 8.24
C 5.49 5.93 6.33 6.72 7.08 7.42
D 回风 回风 3.53 3.91 4.07 4.32 4.54 4.67
5 A 1.85 3.38 1625 8.81 1800 9.52 2150 10.17 2400 10.79 2700 11.36 3000 11.91
B 7.63 8.24 8.80 9.34 9.83 10.31
C 6.10 6.59 7.07 7.47 7.87 8.24
D 回风 回风 4.00 4.32 4.61 4.90 5.16 5.40

三、FK-4方形散流器规格系列及性能表

颈部风速（m/s） 2 3 4 5 6
静压损失(mm H2O) 0.73 1.64 2.91 4.54 6.56
全压损失 0.97 2.19 3.89 6.07 8.77
规格尺寸(mm) 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m
120×120 105 0.74 155 1.01 210 1.31 260 1.54 310 1.73
180×180 235 1.12 350 1.52 470 1.97 585 2.31 700 2.60
240×240 415 1.49 625 2.03 830 2.63 1040 3.09 125 3.47
300×300 650 1.86 975 2.54 1300 3.29 1620 3.86 1945 4.34
360×360 935 2.23 1400 3.05 1987 3.94 2335 4.63 2800 5.20
420×420 1270 2.61 1905 3.56 2540 4.60 3175 5.40 3810 6.07
480×480 1660 2.98 2490 4.07 3320 5.26 4150 6.18 3980 6.94
540×540 2100 3.35 3150 4.57 4200 5.91 5250 6.94 6300 7.80
600×600 2595 3.72 3890 5.08 5185 6.57 6480 7.72 7780 8.67

四、FK-13圆形散流器规格系列及性能表

颈部风速（m/s） 2 3 4 5 6 7
静压损失(mm H2O) 0.49 1.11 1.97 3.08 4.54 6.56
全压损失 0.74 1.66 2.96 4.61 6.07 9.03
规格尺寸(mm) 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m 风量m3/h 射程m
12#（φ129） 90 0.58 140 0.81 190 1.11 240 1.46 280 1.73 330 1.83
15#（φ154） 130 0.69 200 0.97 270 1.40 340 1.74 400 2.06 470 2.25
20#（φ205） 240 0.92 360 1.29 480 1.87 590 2.32 710 2.75 830 2.99
25#（φ257） 370 16.00 560 1.62 750 2.34 930 2.90 1120 3.44 1310 3.75
30#（φ308） 540 1.39 800 1.94 1070 2.80 1340 3.48 1610 4.13 1880 4.50
35#（φ350） 720 1.60 1080 2.24 1430 3.24 1790 4.02 2150 4.77 2510 3.20
40#（φ406） 930 1.83 1409 2.59 1830 3.69 2330 4.59 2800 5.44 3260 5.93
45#（φ457） 1180 2.06 1770 2.88 2360 4.16 2950 5.16 3540 6.12 4130 6.67
50#（φ508） 1460 2.29 2190 3.20 2920 4.62 3650 5.72 4380 6.81 5110 7.42

五、FK-8自垂百叶排风阻力性能表

连管风速（m/s） 1 2 3 4 5 8.3
风量（m3/h） 470 935 1400 1870 2335 3870
叶片吹起角度 30° 45° 55° 60° 70° 75°
静压损失（mmH2O） 0.9 1.28 1.82 2.32 2.85 5.2
全压损失（mmH2O） 0.96 1.53 2.37 3.2 4.38 9.41
阻力系数 15.75 6.22 4.3 3.37 2.86 2.24

六、FK-3侧壁格栅式风口规格及回风性能表

连管风速（m/s） 1 2 3 4 5
静压损失（mmH2O） 0.85 3.43 7.71 13.7 21.42
全压损失（mmH2O） 0.91 3.67 8.26 14.68 22.95
阻力系数 13.98

七、风口过滤器性能表

序
号 		试件净
面积
(m2) 		厚度 在风速为（以下）时的静压损失mmH2O 平均效率% 容尘量
网子层次 排列厚度
(mm) 		0.77m/s 1.54m/s 2.62m/s 测定时阻力
范围mmH2O 		阻力范围
mmH2O 		G
(称重计算)
1 0.193 5 19 0 0.6 1.50 1.2-2.4 61.00 0-2.4 648
2 0.193 7 19 0 0.6 1.35 1.5-2.4 62.78 0-2.4 674
3 0.193 9 19 0 0.6 1.80 1.2-2.4 67.92 0.24 933
4 0.193 19 19 0 0.6 1.80 0-30 67.97 0-3.4 1450

八、铝合金风口系列产品列表

FK-1双层百叶风口

  • 双层百叶式送风口。
  • 可直接与风机盘管配套使用。
  • 可用于集中空调系统的末端。

FK-2单层百叶风口

  • 单层百叶式送风口。
  • 适用于回风系统。
  • 可以配过滤器和多叶对开调节叶片。

FK-3侧壁格棚式风口

  • 可用做回风口和新风口。
  • 作为新风口时，后面可加铝板网或过滤网。

FK-4方、矩形散流器

  • 气流为贴附型。
  • 适用于低层吊顶送风系统。
  • 中间叶片蕊为可折卸，便于安装，调试。
  • 天花板开洞尺寸为径尺寸加75mm，即为（A+75）×（B+75）。

FK-5可开式风口

  • 可用做回风口，配过滤网。
  • 叶片可采用单、双层风叶片，0-90度调节风量和风向。

FK-6蛋格式风口

  • 用于顶棚做送风和回风、回风可配过滤器。
  • 叶片间距13mm。
  • 可与通风器配套使用。
  • 可做可开式，配过滤器，用于回风检修。

FK-7防水百叶风口

  • 其叶片设计成特殊形状。
  • 具有防雨溅入内部的功能，一般安装在外墙上作新风口。

FK-8自垂百叶式风口

  • 用于正压的空调房间的自动排气。
  • 可用于新风口处和排风口处。
  • 风口百叶自然下垂，隔绝室内外空气的对流当室内气压大于室外时，气流将百叶吹开而向外排气□本风口有单向止回作用。
  • 订货时需说明吹出的方向，注明宽、高处。

FK-9弧形风口

  • 可用为吊顶安装是的侧弯弧形亦可为侧面安装的正面内弯弧形(如图所示)。
  • 最好根据工地现场弧形样板弯制。同时注明出风方向。
  • 弯曲半径不宜做得过小，R>1.5米为宜。

FK-10网式回风口

  • 结构简单。
  • 可用室外和室内自然通风。
  • 中间可用瓦楞铝板网做过滤材料，具有防尘作用。

FK-11连动百叶风口

  • 用于送风系统。
  • 可以调节送风角度。
  • 外形美观。

FK-12风口多叶对开调节阀

  • FK-12常与FK-4配套使用，用来调整空调系统的气流分布。
  • 叶片采用连动对开的、连动结构为滑板式。

FK-13圆形散流器

  • 用于冷暖送风、常安装在天花板上。
  • 吹出气流呈贴附(平送)型。
  • 可以供给较大的风量。
  • 可与圆形对开调节阀配套使用。

FK-14旋流风口

  • 具有送出旋转射流，诱导比大，风速衰减快等特点。
  • 在通风空调系统中可用做大风量，大温差送风以减少风口数量。
  • 可用于3米内的低空间送风。
  • 也可用于10米高的大面积空间送风。

FK-26A/B固定斜叶片送风口

  • 可采用单向（A）或双向（B）斜送风形式。
  • 可根据装饰要求做各种造型。
  • 可作回风口。
  • 可配多叶对开调节阀。
  • 也可配过滤网。

九、风口安装说明及注意事项

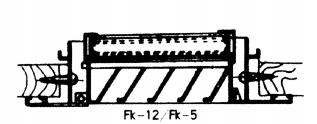

  单双层百叶结构形式分以下两种

订货注意事项：
        1、风口如没有特殊标注，叶片平等于长边。
        2、FK-8订货时应注明气流方向。
        3、风口尺寸比较大时尽量选用强度好的风口，厂家可根据用户需要分段制做。
        4、风口表面可为本色的阳极氧化，颜色为铝本色，也可根据用户要求，并按色粉样本的颜色进行， 静电喷涂颜色按色粉样本选取。
