ZG系列节能管道轴流式通风机

一、产品概况

具有噪声低、风量大、耗电少、结构合理等特点。它的叶片是根据三元流理论而设计制造，是目前化工、轻工、民用建筑、高级宾馆等部门新选用的理想配套设备。本系列风机适用手工矿企业、车间仓库等场所作防暑降温、通风换气使用或用于一般工业管道加压送风，排风和屋顶通风使用。按客户要求可提供ZG—I型固定式岗位风机及ZG—Ⅱ型可调式岗位风机。使用场所不含易燃易爆、腐蚀性气体，温度不超过60℃。

具有噪声低、风量大、耗电少等特点；
叶片是根据三元流理论而设计制造。

二、ZG系列风机性能表

机号 (№)	功率 (Kw)	电压 (V)	转速 (rpm)	风量 (m³/h)	全压 (Pa)
2.5A-4	0.18	220/380	1400	814-1504	46-24
3A-2	0.37	380	2800	2086-3659	210-145
3A-4	0.25	220/380	1400	1030-2060	74-42
3.5A-2	0.55	380	2800	3852-5180	274-177
3.5A-4	0.37	220/380	1400	2060-3090	101-58
4A-2	0.9	380	2800	5150-8240	355-132
4A-4	0.55	220/380	1400	2755-5150	152-99
5A-2	1.5	380	2800	7316-9839	350-160
5A-2	2.25	380	2800	5376-9839	457-160
5A-4	0.75	220/380	1400	3950-8241	238-107
5A-4	1.5	380	1400	3805-8241	250-153
5A-6	0.55	380	910	1774-5243	111-47
5A-6	0.37	380	910	2522-5243	98-47
5.6A-4	1.5	380	1400	7210-13081	287-201
6A-2	3	380	2900	12495-16480	576-297
6A-2	4	380	2900	8755-16480	797-297
6A-4	2.2	220	1420	8540-16109	325-210
6A-4	2.2	380	1420	8540-16109	325-210
6A-6	1.1	380	910	3090-10954	179-120
7A-4	3	380	1420	14420-22660	238-138
7A-6	1.5	380	960	7234-13460	167-96
7A-8	1.1	380	720	5695-9907	90-55
8A-4	4	380	1450	13390-25750	487-177
8A-6	2.2	380	960	6051-16809	286-76
9A-4	5.5	380	1450	25573-35802	377-258
9A-4	3	380	960	14150-28974	232-169
10A-6	4	380	960	13632-34878	303-198
12A-6	5.5	380	960	19030-38792	435-188

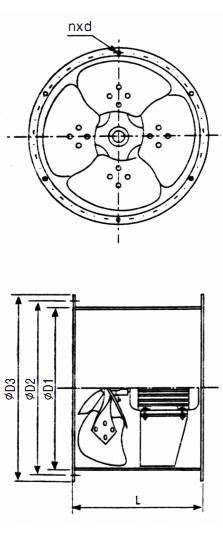

三、ZG系列风机安装尺寸表

型号 (№)	D1	D2	D3	L	ndx
型号 (№)	D1	D2	D3	L	n	d
2.5	255	280	280	230	3	6
3	305	325	350	280	3	6
3.5	355	375	400	280	4	6
4	405	430	460	300	4	6
5(71座)	505	520	550	320	4	6
5(90座)	505	520	550	350	4	6
5.6	565	590	620	400	4	6
6	605	630	670	420	6	9
7	705	730	785	430	8	9
8	810	845	880	430	8	9
9	910	950	980	550	12	12
10	1010	1055	1090	550	12	12
12	1210	1265	1310	650	12	12
