4-72(79)离心风机

一、产品概况

        本系列风机具有效率高、噪音低、压力曲线平稳、使用范围广等特点。 4-72(79)离心风机 离心风机 ，主要用于厂矿企业、体育馆、歌剧院、地下室、大小宾馆、酒楼、商场或者其他大型建筑的室内通风换气、除尘降温等用途，也可以与其他各类机械设备配套做气体循环使用。 输送的气体介质为空气和其他不自然、对人体无害、无腐蚀性的气体。B4-72(79)离心风机采用防爆电机，可作为易燃挥发性气体的通风换气用，气体内不允许有粘性物质尘土及固体杂质，介质温度一般不超过50℃（最高不超过80℃）。

        根据不同的需要可以制作成A式电机传动、C式皮带传动，D式联轴器传动等，也可以根据不同防腐防爆要求，制作成4-72(79)离心风机、防爆风机，4-72(79)离心风机 防腐风机等。对于4-72(79)离心风机 A式电机直连式传动的离心风机 ，作为专用的水洗台、抛光专用风机。

        性能范围： 流量：991～221730 m3/h 全压：196～3195 Pa。

        4-72(79)离心风机

型号:：2.8#-6#
风量:565-15455m3/h
风压:176-3334Pa
特点：采用A式直联传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作
应用：各类大中型工厂和高级民用建筑.大型场馆

        4-72(79)离心风机

型号：6#-12#
风量:4420-48800m3/h
风压:317-2118Pa
特点：采用C式皮带传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作
应用：各类大中型工厂和高级民用建筑.大型场馆

二、风机型式及传动型式

风机分左旋和右旋两种型式，从电机(皮带轮)侧正视，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动, B、C、E式为皮带传动，D、F式为联轴器传动。

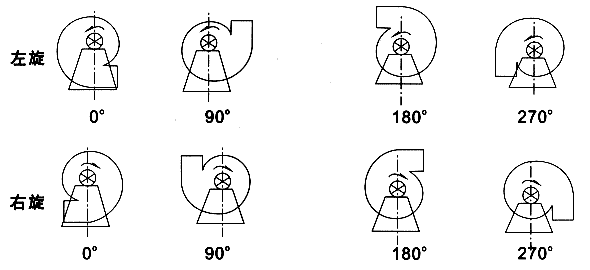

4-72、4-79型离心风机的风口位置示意图

4-72、4-79型离心风机六种传动方式置示意图

4-72离心通风机性能参数

型号 转速
(rpm) 		风量
(m3/h) 		全压
(Pa) 		功率
(KW)
2.8A 2900 1131 994 1.5
1310 966
1480 933
1659 887
1828 835
2007 770
2177 702
2356 606
1450 565 248 0.55
655 241
740 233
829 221
914 208
1003 192
1088 175
1178 151
3.2A 2900 1688 1300 2.2
1955 1263
2209 1220
2476 1160
2729 1091
2996 1006
3250 918
3517 792
1450 884 324 1.1
978 315
1104 304
1238 289
1365 272
1498 251
1625 229
1758 198
3.6A 2900 2664 1578 3
3045 1531
3405 1481
3786 1419
4146 1343
4527 1256
4887 1144
5268 989
1450 1332 393 1.1
1522 381
1706 369
1893 353
2073 335
2263 313
2444 285
2634 247
4A 2900 4012 2014 5.5
4506 1969
4973 1915
5468 1830
5962 1723
6457 1606
6924 1459
7419 1320
1450 2006 501 1.1
2253 490
2487 476
2734 455
2981 429
3228 400
3462 363
3709 329
4.5A 2900 5712 2554 7.5
6416 2497
7081 2428
7785 2320
8489 2184
9194 2036
9859 1849
10562 1673
1450 2856 634 1.1
3208 620
3540 603
3893 577
4245 543
4597 506
4929 460
5281 416
5A 2900 7728 3187 15
8855 3145
9928 3074
11054 1962
12128 2792
13255 2567
14328 2335
15455 2019
1450 3864 790 2.2
4427 780
4964 762
5527 735
6064 693
6628 637
7164 580
7728 502
6C 1450 6677 1139 4
7650 1124
8578 1099
9551 1059
10476 999
11452 919
12379 836
13353 724
960 4420 498 1.5
5065 492
5679 481
6324 463
6938 437
7582 402
8196 366
8841 317
6C 1800 8288 1760 7.5
9497 1736
10648 1697
11856 1635
13008 1543
14216 1418
15367 1291
16576 1116
1600 7667 1389 5.5
8442 1370
9465 1339
10539 1291
11562 1217
12637 1119
14734 1019
1250 5756 846 3
6595 835
7395 816
8234 786
9033 742
9873 682
10672 621
11511 537
1120 5157 679 2.2
5909 670
6626 655
7379 631
8094 595
8846 547
9562 498
10134 431
1000 4605 541 2.2
5276 534
5916 522
6587 503
7227 474
7898 436
8538 397
9209 344
8C 1800 19646 3143 30
22511 3101
25240 3032
28105 2920 37
30834 2754
33699 2531
36427 2303
1600 17463 2478 22
20010 2445
22435 2390
24982 2303 30
27408 2171
29954 1996
32380 1816
1250 13643 1507 11
15633 1487
17527 1454
19517 1401
21412 1321
23402 1215
25297 1106
1120 12224 1209 7.5
14007 1193
15705 1166
17487 1124
19185 1060 11
20968 975
22666 887
1000 10914 963 5.5
12506 950
14022 929
15164 895
17310 844 7.5
18721 777
20237 707
900 9823 779 4
11255 769
12620 752
14052 725 5.5
15417 683
16849 629
18213 572
10C 1120 31237 1902 30
34006 1877
36775 1801
39146 1714
41451 1618
43722 1505
1000 27890 1514 18.5
30363 1494
32835 1434
34952 1364
37010 1288
39039 1199
900 25101 1225 15
17326 1209
29551 1161
31457 1104
33309 1042
35134 970
800 22312 967 11
24290 954
26268 916
27961 872
29608 823
31230 766
710 19802 761 7.5
21557 751
23313 721
24816 686
26277 648
27717 603
630 17571 599 5.5
19128 591
20686 568
22019 540
23316 510
24594 475
12C 1000 48195 2185 45
53467 2156
56739 2070
60397 1969 55
63953 1856
67457 1729
900 43375 1767 37
47220 1744
51065 1674
54357 1593
57557 1504
60712 1399
800 38556 1395 22
41973 1376
45391 1321
48317 1257 30
51162 1187
53966 1104
710 34218 1097 18.5
37251 1083
40284 1040
42882 989
45406 934
47895 869
630 30362 863 15
33054 852
35745 818
38050 778
40290 735
42498 684
560 26989 682 7.5
29381 673
31774 646 11
33822 615
35812 580
37776 540

4-79离心通风机性能参数

型号 转速
(rpm) 		风量
(m3/h) 		全压
(Pa) 		功率
(KW)
3A 2900 1970 1196 1.5
2180 1167
2430 1157
2670 1117
2900 1068
3130 1039
3480 892
3830 725
1450 990 304 0.75
1100 294
1220 284
1340 274
1450 265
1560 255
1740 225
1910 176
3.5A 2900 3120 1627 3
3460 1588
3860 1568
4240 1509
4600 1460
4960 1421
5520 1205
6070 980
1450 1560 412 1.1
1750 402
1930 392
2120 382
2300 363
2480 353
2760 304
3040 245
4A 2900 4670 2316 5.5
5220 2078
5760 2048
6310 1980
6860 1901
7410 1852
8240 1578
9080 1274
1450 2330 529 1.1
2610 519
2880 510
3160 490
3430 480
3710 461
4120 392
4540 323
4.5A 2900 6640 2696 11
7440 2626
8200 2598
8990 2510
9790 2412
10550 2343
11720 2000
12920 1618
1450 3320 676 1.5
3720 657
4110 647
4510 627
4890 598
5270 588
5860 500
6450 402
5A 2900 9100 3334 15
10200 3255
11250 3216
12350 3099
13410 2981
14480 2902
16100 2471
17720 2000
1450 4560 833 2.2
5100 813
5630 804
6180 774
6710 745
7240 725
8050 617
8860 500
6A 1450 4890 1196 5.5
8820 1176
9740 1157
10700 1117
11600 1068
12520 1039
13920 892
15320 706
960 5230 529 1.5
5840 519
6420 509
7080 490
7680 470
8290 451
9220 402
10100 313
7C 1250 10820 1206 7.5
12120 1186
13340 1167
14650 1127
15850 1078
17150 1049
19160 902
20850 715
1120 9650 970 5.5
10830 951
11950 931
13100 902
14200 863
15350 843
17200 725
18800 549
7C 1000 8650 774 4
9660 755
10660 745
11700 715
12700 685
13700 666
15300 578
16800 460
900 7780 627 3
8690 608
9600 598
10500 578
11400 558
12300 539
13800 470
15100 372
800 6920 500 2.2
7730 480
8400 470
9260 460
10160 441
10970 421
12240 372
12440 294
8C 1600 21500 2490 30
24000 2451
26500 2422
29200 2334
31600 2235
34200 2177
38100 1873
41700 1480
1270 17100 1569 15
19100 1549
21050 1529
23200 1471
25100 1412
27100 1372
30200 1176
33100 931
1120 15050 1225 11
16800 1206
18550 1186
20400 1147
22100 1098
23900 1068
26700 921
29200 725
1000 13450 970 7.5
15000 961
16550 951
18500 912
19750 872
21400 853
23800 735
26050 578
900 12100 784 5.5
13500 774
14900 764
16650 735
17800 706
19250 686
21400 598
23500 470
800 10760 617 4
12000 612
13250 608
14800 578
15800 558
17130 549
19050 470
20850 353
710 9520 490 3
10660 470
11750 465
13140 460
14030 441
15000 431
16900 372
18800 294
1170 34600 2118 37
39900 2079
45000 1941
50300 1804
53700 1618
57100 1441
1000 29600 1539 22
34100 1510
38400 1412
42900 1314
45900 1176
48800 1049
940 27850 1363 18.5
32050 1333
36100 1255
40300 1167
43200 1049
45900 931
830 24550 1059 15
28300 1039
31850 970
35600 902
38100 813
40500 725
740 21900 843 11
25200 823
28400 774
31800 715
34000 647
36100 578
10C 660 19500 666 7.5
22500 657
25300 617
28300 568
30300 509
32200 460
12C 940 48200 1951 55
55400 1922
62400 1794
69600 1676
74600 1490
79300 1333
830 42500 1529 37
48900 1500
55200 1402
61500 1304
65900 1167
70100 1039
740 37900 1216 22
43600 1196
49200 1108
54800 1039
58700 931
62400 823
660 33800 961 18.5
38900 951
43800 882
48900 823
52400 735
55700 657
580 29700 755 11
34200 745
38500 686
43000 637
46100 568
48900 509
520 26650 603 7.5
30650 598
34500 549
38550 509
41300 451
43900 402

4-79离心通风机性能参数

三、4-72、4-79系列风机外形尺寸

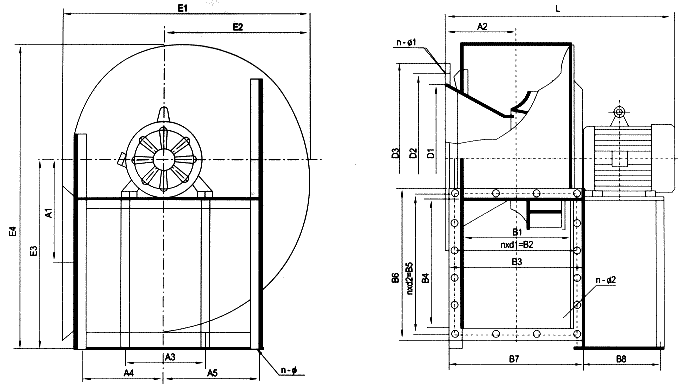

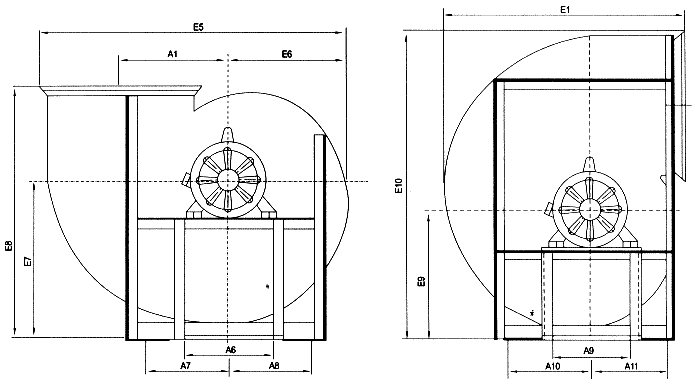

(一)、4-72、4-79系列2.8A-6A离心风机外形图

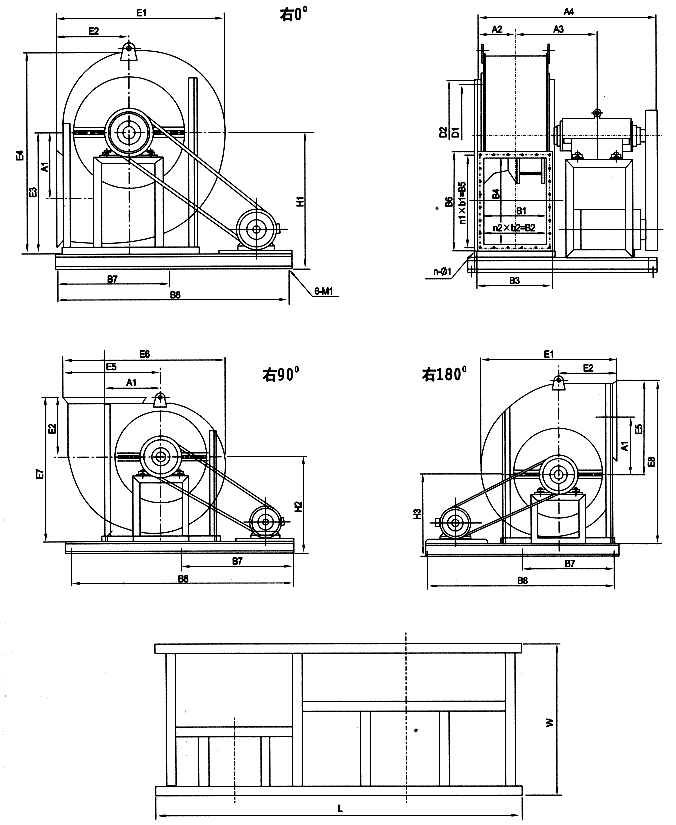

(二)、4-72、4-79系列6C-12A离心风机外形图

(三)、4-72系列2.8A-6A离心风机外形及安装尺寸表

4-72系列2.8A-6A离心风机外形尺寸表

型号 进风口尺寸 出风口尺寸
D1 D2 D3 n-Φ1 B1 B2 B3 B4 B5 B6 n1×d1 n2×d2 n-Φ2
2.8A Φ280 Φ305 Φ330 8-Φ8.5 202 234 262 228 258 288 3×78 3×96 12-Φ10
3.2A Φ320 Φ350 Φ380 10-Φ9.5 230 258 290 260 292 320 3×86 4×73 14-Φ10
3.6A Φ360 Φ390 Φ420 10-Φ9.5 258 300 338 292 332 372 4×75 4×86 16-Φ10
4A Φ400 Φ430 Φ460 10-Φ9.5 286 324 366 324 364 404 4×81 4×91 16-Φ10
4.5A Φ450 Φ480 Φ510 10-Φ9.5 315 356 395 360 400 440 4×89 5×80 18-Φ10
5A Φ500 Φ540 Φ580 12-Φ9.5 350 400 430 400 450 480 4×100 5×90 18-Φ10
6A Φ600 Φ640 Φ680 12-Φ8.5 426 475 526 484 534 584 5×95 6×89 22-Φ10

4-72系列2.8A-6A离心风机安装尺寸表

型号 电机型号 安 装 尺 寸
B7 B8 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11
2.8A Y802-2 232 199 196 100 125 177 225 125 165 145 125 180 160
3.2A Y90S-2 270 160 226 114 140 190 200 140 200 160 140 190 190
Y712-4
3.6A Y100L-2 298 160 258 128 140 217 217 140 200 200 140 217 217
Y802-4 150
4A Y132S-2 336 230 282 143 220 230 230 220 230 230 220 230 230
Y802-4 150 130 130 130
4.5A Y132S-2 365 240 319 160 230 240 280 230 290 290 230 280 240
Y90S-4 150 140 140 140
5A Y160M-4 400 355 353 177 270 293 293 270 270 270 270 293 293
Y90L-4 180 150 150 150
6A Y112M-4 470 185 423 213 195 375 405 195 395 335 195 405 375
Y100L-6 178 155 155 245

续表

型号 电机型号 安 装 尺 寸
E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 L n-Φ
2.8A Y802-2 496 274 355 587 574 232 290 512 250 592 482 6-Φ10
3.2A Y90S-2 554 314 405 671 652 266 330 570 282 668 534 6-Φ12
Y712-4
3.6A Y100L-2 638 352 460 762 742 304 360 658 313 752 590 6-Φ12
Y802-4 565
4A Y132S-2 700 390 480 810 814 330 420 730 350 834 763 6-Φ12
Y802-4 602
4.5A Y132S-2 778 437 560 929 908 369 460 801 390 929 799 6-Φ12
Y90S-4 942
5A Y160M-4 857 484 610 1019 1001 409 500 874 415 1008 953 6-Φ14
Y90L-4 746
6A Y112M-4 1032 581 750 1241 1206 491 600 1051 500 1215 844 6-Φ14
Y100L-6 824

(四)、4-72系列6C-12C离心风机外形尺寸表

型号 进风口尺寸 出风口尺寸 H1 H2 H3
D1 D2 B1 B2 B3 B4 B5 B6 n-Φ1 n1×d1 n2×d2
6C Φ600 Φ640 426 475 526 484 534 584 11-Φ12.5 5×95 6×89 830 680 580
8C Φ800 Φ840 560 610 660 640 690 740 22-Φ12.5 5×122 6×115 1040 880 760
10C Φ1000 Φ1050 710 762 810 808 858 908 21-Φ12.5 6×127 6×143 1300 1100 950
12C Φ1200 Φ1250 850 910 970 968 1032 1088 30-Φ12.5 7×130 8×129 1500 1300 1100

(五)、4-79系列3A-6A离心风机外形尺寸表

4-72系列3A-6A离心风机外形尺寸表

型号 进风口尺寸 出风口尺寸
D1 D2 D3 n-Φ1 B1 B2 B3 B4 B5 B6 n1×d1 n2×d2 n-Φ2
3A Φ300 Φ330 Φ360 8-Φ8.5 216 246 276 244 276 304 3×82 3×92 12-Φ10
3.5A Φ350 Φ380 Φ410 10-Φ8.5 251 292 331 284 324 364 4×73 4×81 16-Φ10
4A Φ400 Φ430 Φ460 10-Φ8.5 286 324 366 324 364 404 4×81 4×91 16-Φ10
4.5A Φ450 Φ480 Φ510 10-Φ8.5 315 356 395 360 400 440 4×89 5×80 18-Φ10
5A Φ500 Φ540 Φ580 12-Φ8.5 350 400 430 400 450 480 4×100 5×90 18-Φ10
6A Φ600 Φ640 Φ680 12-Φ8.5 426 475 526 484 534 584 5×95 6×89 22-Φ10

4-72系列3A-6A离心风机安装尺寸表

型号 电机型号 安 装 尺 寸
B7 B8 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11
3A Y802-2 256 140 209 145 125 183 230 125 170 170 125 230 183
Y701-4
3.5A Y901-2 291 160 249 173 140 217 217 140 200 200 140 217 217
Y801-4 150
4A Y132S-2 336 230 282 199 220 230 230 220 230 230 220 230 230
Y802-4 150 130 130 130
4.5A Y132S-2 365 240 319 225 230 240 280 230 290 290 230 280 240
Y90S-4 150 140 140 140
5A Y160M-4 400 355 353 251 270 293 293 270 270 270 270 293 293
Y90L-4 180 150 150 150
6A Y112M-4 470 185 423 291 195 375 405 195 395 335 195 405 375
Y100L-6 178 155 155 245

续表

型号 电机型号 安 装 尺 寸
E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 L n-Φ
3A Y802-2 527 294 380 628 611 249 310 544 260 623 498 6-Φ10.5
Y701-4
3.5A Y901-2 612 344 450 741 721 291 345 638 300 731 583 6-Φ12.5
Y801-4 558
4A Y132S-2 700 390 480 810 814 330 420 730 350 834 763 6-Φ12.5
Y802-4 602
4.5A Y132S-2 778 437 560 929 908 369 460 801 390 929 799 6-Φ12.5
Y90S-4 642
5A Y160M-4 857 484 610 1019 1001 409 500 874 415 1008 953 6-Φ14.5
Y90L-4 746
6A Y112M-4 1032 581 750 1241 1206 491 600 1051 500 1215 844 6-Φ14.5
Y100L-6 824

(六)、4-79系列7C-12C离心风机外形尺寸表

型号 B7 B8 A1 A2 A3 A4 E1 E2 E3 E4 E5 E6 E7 E8 M1 L W
7C 970 1940 493 252 548 1058 1193 677 840 1412 826 1439 1243 1266 12 2100 1190
8C 1060 2120 562 283 610 1121 1578 168 960 1608 932 1578 1628 1489 12 2300 1270
10C 1250 2500 702 358 780 1385 1674 962 1200 2012 1156 1968 1724 2018 12 2700 1570
12C 1600 3200 842 428 920 1516 2004 1152 1400 2372 1386 2358 2054 2408 12 3400 1700

四、订货须知

订货时应注明风机的型号、型号、转速、风量、压力、传动方式、出风口角度、旋转方向及电动机型号规格。

9-19(26)高压离心风机

一、产品概况

        一般用于锻冶炉、玻璃、陶瓷、蓄电池、无线电等行业强制高压通风，并可广泛用于粮食，饲料、矿粉等加工行业的物料输送，也可以用于纸箱机械设备、钢化玻璃设备等配套使用。输送的介质为空气和其他不自燃、对人体无害、无腐蚀性气体，其体内不允许有粘性物质。介质温度一般不超过50℃（最高不超过80℃），介质中所含的尘土及硬质细颗粒不大于150mg/m3。

        9-19高压离心风机 ，适用于很多场合，如：
       1、强制高压通风
       2、物料输送
       3、机械配套
       4、其他一切适用场合

        性能范围： 流量：36.6-2.51.5 m3/h 全压：2763-16250Pa。

        形式： 本通风机为单吸入，有№.4、4.5、5、5.6、6.3、7.1、8.9、10、11.2、12.5、14、16共13号型号。
      通风机可制成右旋和左旋两种形式。从电动机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示，逆时针旋转称左旋风机，以“左”表示。
      风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。
      风机的传动方式为A式（№.4-6.3）和D式（№.7.1-16）两种。

        结构特点： №.4-6.3主要由叶轮、机壳、进风口、支架等组成；№.7.1-16 主要由叶轮、机壳、进风口、传动组等组成。
    （1）叶轮：9-19型风机叶片为12片，9-26型风机叶片为16片。均属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，故运转平稳。
    （2）机壳：用普通钢板焊接成蜗形壳整体。
    （3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。
    （4）传动组：由主轴、轴承管、联轴器等组成。主轴由优质钢制成。轴质箱整体结构，采用球轴承，用轴承润滑脂润滑。

        9-19(26)高压离心风机

型号：4#-6.3#
风量:824-7729m3/h
全压:3110-9650 Pa
特点：采用A式直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
应用：高压强制通风,如锻冶炉等场合

        9-19(26)高压离心风机

型号：7.1#-12.5#
风量:3297-19986m3/h
全压:3320-12350 Pa
特点：采用D式联轴器直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
应用：高压强制通风,如锻冶炉等场合

二、性能参数表

9-19离心通风机性能参数

型号 转速
(rpm) 		风量
(m3/h) 		全压
(Pa) 		内效率
(%) 		内功率
(KW) 		所需功率
(KW) 		电机
型号 功率
(KW)
4A 2900 824 3584 70 1.16 1.5 Y90L-2 2.2
970 3665 73.5 1.33 1.7
1116 3647 75.5 1.48 1.9
1264 3597 76 1.64 2.1
1410 3507 75.5 1.8 2.3 Y100L-2 3
1558 3384 73.5 1.97 2.6
1704 3253 70 2.17 2.6
4.5A 2900 1174 4603 71.2 2.07 2.5 Y112M-2 4
1397 4684 75 2.38 2.9
1616 4672 77 2.68 3.2
1839 4580 77.3 2.98 3.6
2062 4447 76.2 3.29 3.9
2281 4297 73.8 3.63 4.4 Y132S1-2 5.5
2504 4112 70 4.03 4.8
5A 2900 1610 5697 72.7 3.43 4.1 Y132S2-2 7.5
1932 5768 76.2 3.98 4.8
2254 5740 78.2 4.5 5.4
2576 5639 78.5 5.04 5.8
2844 5517 77.2 5.54 6.4
3166 5323 74.5 6.17 7.1 Y160M1-2 11
3488 5080 70.5 6.86 7.9
5.6A 2900 2622 7182 72.7 6.05 7 Y160M1-2 11
2714 7273 76.2 7.02 8.1
3167 7236 78.2 7.93 9.1
3619 7109 78.5 8.88 10.2
3996 6954 77.2 9.76 11.2 Y160L-2 18.5
4448 6709 74.5 10.88 12.5
4901 6400 70.5 12.09 13.9
6.3A 2900 3220 9149 72.7 10.91 12.5 Y160L-2 18.5
3865 9265 76.2 12.65 14.5
4509 9219 78.2 14.3 16.4
5153 9055 78.5 16 18.4
5690 8857 77.2 17.59 20.2 Y200L1-2 30
6334 8543 74.5 19.6 22.5
6978 8148 70.5 21.79 25.1
7.1D 2900 4610 11717 72.7 19.83 23.3 Y200L2-2 37
5532 11868 76.2 22.99 27
6454 11807 78.2 25.99 30.5
7376 11596 78.5 29.09 34.1
8144 11340 77.2 31.98 37.5 Y250M-2 55
9066 10935 74.5 35.63 41.8
9988 10426 70.5 39.65 46.5
8D 2900 6594 15034 72.7 36.02 42.3 Y280S-2 75
7913 15229 76.2 41.75 49
9232 15151 78.2 47.21 55.4
10550 14877 78.5 52.83 62
11649 14546 77.2 58.08 68.2
12968 14021 74.5 64.71 75.9 Y315S-2 110
14287 13362 70.5 71.95 84.4
1450 3297 3620 72.7 4.5 5.5 Y132M-4 7.5
3957 3665 76.2 5.22 6.1
4616 3647 78.2 5.9 6.9
5275 3584 78.5 6.6 7.7 Y160L-4 15
5825 3507 77.2 7.26 8.5
6484 3384 74.5 8.09 9.5
7144 3231 70.5 8.99 10.6
9D 1450 4695 4597 72.7 8.11 9.5 Y160L-4 15
5633 4655 76.2 9.41 11
6572 4632 78.2 10.63 12.5
7511 4551 78.5 11.9 14
8294 4453 77.2 13.08 15.4 Y180L-4 22
9233 4297 74.5 14.58 17.1
10171 4101 70.5 16.21 19
10D 1450 6440 5840 76.5 13.38 15.7 Y200L-4 30
7942 5941 80 16.03 18.8
9445 5891 81.5 18.59 21.8
10947 5740 81 21.12 24.8
12450 5495 78.2 23.84 28
13952 5244 74.5 26.79 31.4 Y225S-4 37
15455 4958 70 29.88 35.1
11.2D 1450 9047 7364 76.5 23.58 27.7 Y225M-4 45
11158 7491 80 28.25 33.2
13269 7428 81.5 32.76 38.4
15380 7236 81 37.22 43.7
17491 6927 78.2 42.02 49.3 Y280S-4 75
19602 6609 74.5 47.21 55.4
21713 6246 70 52.66 61.8
960 5990 3182 76.5 6.84 8 Y180L-6 15
7388 3237 80 8.2 9.6
8785 3210 81.5 9.51 11.2
10182 3128 81 10.8 12.7
11580 2996 78.2 12.19 14.3
12978 2860 74.5 13.7 16.1 Y200L2-6 22
14375 2705 70 15.28 17.9
12.5D 1450 12577 9229 76.5 40.84 47.9 Y280S-4 75
15512 9390 80 48.92 57.4
18447 9310 81.5 56.72 66.6
21381 9068 81 64.46 75.6 Y315S-4 110
24316 8678 78.2 72.76 85.4
27251 8278 74.5 81.75 95.9
30186 7822 70 91.17 107
960 8327 3975 76.5 11.85 13.9 Y200L2-6 22
10270 4043 80 14.2 16.7
12213 4009 81.5 16.46 19.3
14156 3907 81 18.71 21.9
16099 3741 78.2 21.11 24.8 Y250M-6 37
18042 3571 74.5 23.72 27.8
19985 3377 70 26.46 31.1
14D 1450 17670 11668 76.5 71.97 84.5 Y315M-4 132
21793 11874 80 86.22 101.2
25916 11771 81.5 99.96 117.3
30040 11464 81 113.59 133.3 Y355M-4 220
34163 10967 78.2 128.22 150.5
38286 10457 74.5 144.06 169.1
42409 9878 70 160.69 188.6
960 11699 5004 76.5 20.89 24.5 Y250M-6 37
14428 5090 80 25.02 29.4
17158 5047 81.5 29.01 34
19888 4917 81 32.97 38.7 Y315S-6 75
22618 4709 78.2 37.21 43.7
25348 4494 74.5 41.81 49.1
28078 4248 70 46.63 54.7
16D 1450 26377 15425 76.5 140.31 164.6 Y355M3-4 315
32531 15700 80 168.09 197.2
38686 15563 81.5 194.89 228.7
44841 15151 81 211.46 259.9
50995 14488 78.2 249.98 293.3
57150 6683 74.5 280.88 329.6 JS138-4 410
63305 6627 70 313.29 367.6
960 17463 6570 76.5 40.72 47.8 Y315S-6 75
21538 6683 80 48.78 57.2
25613 6627 81.5 56.56 66.4
29687 6456 81 64.72 75.4 Y315L1-6 110
33762 6180 78.2 72.55 85.1
37837 5898 74.5 81.52 95.7
41912 5575 70 90.92 106.7

9-26离心通风机性能参数

型号 转速（rpm） 风量
（m3/h） 		全压
(Pa) 		内效率
(%) 		内功率
（KW） 		所需功率
（KW） 		电机
型号 功率
（KW）
4A 2900 2198 3852 74.7 3.11 3.7 Y132S1-2 5.5
2368 3820 75.5 3.28 3.9
2536 3765 75.7 3.46 4.1
2706 3584 75 3.65 4.4
2877 3607 73.8 3.86 4.6
3044 3502 72.1 4.06 4.9
3215 3407 70 4.29 5.2
4.5A 2900 3130 4910 76.1 5.51 6.3 Y132S2-2 7.5
3407 4863 77.1 5.87 6.8
3685 4776 77.1 6.24 7.2
3963 4661 76 6.64 7.6 Y160M1-2 11
4237 4545 74.5 7.06 8.1
4515 4412 72.3 7.54 8.7
4792 4256 70 7.98 9.2
5A 2900 4293 6035 77.2 9.12 10.5 Y160M2-2 15
4706 5984 78.2 9.8 11.3
5114 5869 78 10.48 12
5527 5725 76.7 11.23 12.9
5941 5553 74.9 12 13.8
6349 5381 72.7 12.81 14.7
6762 5180 70 13.65 15.7 Y160L-2 18.5
5.6A 2900 6032 7610 77.2 16.09 18.5 Y180M-2 22
6612 7546 78.2 17.27 19.9
7185 7400 78 18.47 21.2
7766 7218 76.7 19.79 22.8 Y200L1-2 30
9346 7000 74.9 21.15 24.3
8919 6781 72.7 22.57 26
9500 6527 70 24.06 27.7
6.3A 2900 8588 9698 77.2 28.99 33.3 Y225M-2 45
9415 9616 78.2 31.12 35.8
10230 9429 78 33.28 38.3
11056 9195 76.7 35.66 41
11883 8915 74.9 38.12 43.8
12699 8636 72.7 40.67 46.8 Y250M-2 55
13525 8310 70 43.35 49.9
7.1D 2900 12292 12427 77.2 52.7 61.8 Y280S-2 75
13475 12321 78.2 56.57 66.4
14643 12078 78 60.49 71
15826 11776 76.7 64.84 76.1 Y315S-2 110
17009 11415 74.9 69.3 81.3
18177 11055 72.7 73.94 86.8
19360 10635 70 78.82 92.5
8D 2900 17584 15955 77.2 95.72 112.3 Y315M-2 132
19277 15818 78.2 102.73 120.5
20947 15504 78 109.86 128.9
22640 15112 76.7 117.75 138.2 Y315L2-2 200
24332 14644 74.9 125.85 147.7
26003 14177 72.7 134.28 157.6
27696 13634 70 143.14 168
1450 8792 3834 77.2 11.96 14 Y180M-4 18.5
9636 3802 78.2 12.84 15.1
10473 3729 78 13.73 16.1
11320 3638 76.7 14.72 17.3
12166 3529 74.9 15.73 18.5
13001 3421 72.7 16.79 19.7 Y200L-4 30
13848 3294 70 17.89 21
9D 1450 12518 4869 77.2 21.56 25.3 Y200L-4 30
13723 4828 78.2 23.14 27.2
14913 4736 78 24.75 29
16118 4620 76.7 26.53 31.1 Y225M-4 45
17322 4481 74.9 28.35 33.3
18512 4343 72.7 30.25 35.5
19717 4181 70 32.24 37.8
10D 1450 17172 6143 80.4 35.69 41.9 Y250M-4 55
19319 6056 81.2 39.19 46
21465 5920 80.4 43.02 50.5
23612 5761 78.6 47.1 55.3 Y280S-4 75
25758 5560 76 51.35 60.3
27905 5309 73 55.35 65
30052 5065 70 59.34 69.6
11.2D 1450 24126 7747 80.4 62.9 73.8 Y315S-4 110
27142 7637 81.2 69.07 81
30157 7464 80.4 75.82 89
33173 7264 78.6 83.01 97.4
36189 7009 76 90.5 106.2
39205 6691 73 97.54 114.5 Y315M-4 132
42221 6382 70 104.58 122.7
960 15973 3346 80.4 18.25 21.4 Y225M-6 30
17969 3299 81.2 20.04 23.5
19966 3225 80.4 22 25.8
21963 3140 78.6 24.09 28.3
23959 3031 76 26.26 30.8 Y250M-6 37
25956 2895 73 28.31 33.2
27953 2763 70 30.35 35.6
12.5D 1450 33540 9713 80.4 108.91 127.8 Y315L1-4 160
37732 9575 81.2 119.6 140.3
41925 9356 80.4 131.3 154.1
46117 9103 78.6 143.75 168.7 Y355M2-4 250
50310 8782 76 156.7 183.9
54503 8381 73 168.9 198.2
58694 7993 70 181.1 212.5
960 22206 4179 80.4 31.61 37.1 Y280S-6 45
24981 4121 81.2 34.71 40.7
27757 4028 80.4 38.1 44.7
30533 3921 78.6 41.72 49 Y315S-6 75
33309 3785 76 45.48 53.4
36084 3615 73 49.02 57.5
38860 3450 70 52.56 61.7
14D 1450 47121 12285 80.4 191.94 225.3 Y355M2-4 250
53011 12109 81.2 210.78 247.3
58902 11830 80.4 231.39 271.5 JS138-4 410
64792 11508 78.6 253.33 297.3
70682 11099 76 276.16 324.1
76572 10589 73 297.66 349.3
82463 10095 70 319.16 374.3
960 31197 5262 80.4 55.7 65.4 Y315S-6 75
35097 5188 81.2 61.17 71.8
38997 5071 80.4 67.15 78.8 Y315L1-6 110
42897 4936 78.6 73.52 86.3
46796 4764 76 80.15 94
50696 4549 73 86.39 101.4
54596 4341 70 92.63 108.7
16D 1450 70339 16250 80.4 374.22 439.1 JSQ147-4
(3000V) 		500
79131 16014 81.2 410.95 482.2
87923 15640 80.4 451.14 529.4 JSQ158-4
(3000V) 		850
96716 15210 78.6 493.92 579.6
105500 14663 76 538.43 631.8
114300 13983 73 580.35 681
123090 13324 70 622.26 730.2
960 46569 6911 80.4 108.6 127.4 Y355M1-6 185
52390 6813 81.2 119.26 139.9
58211 6659 80.4 130.92 153.6
64032 6481 78.6 143.34 168.2
69854 6254 76 156.25 183.3
75675 5971 73 168.42 197.6 Y355M3-6 220
81496 5696 70 180.58 211.9

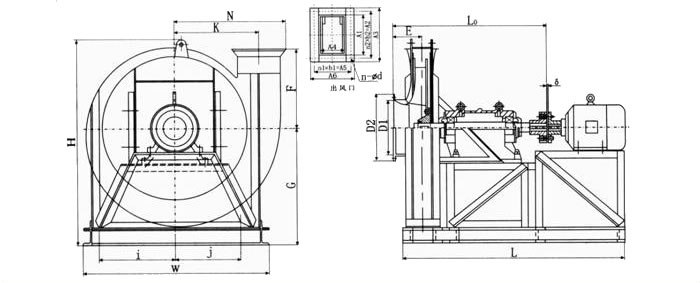

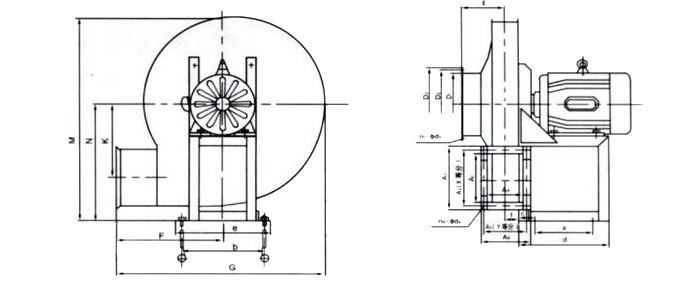

三、安装及外型尺寸图

系列 型号 进口尺寸 出口尺寸
D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 x y n2-d2
9-19 4 180 205 230 8-Φ7 128 160 182 92 126 148 4 3 14-Φ7
4.5 200 225 250 8-Φ7 144 176 198 104 135 160 4 3 14-Φ7
5 224 254 284 8-Φ7 160 192 214 115 150 171 4 3 14-Φ7
5.6 250 280 310 8-Φ10 179 212 233 129 162 185 4 3 14-Φ7
6.3 280 320 360 8-Φ10 202 236 258 145 180 204 4 3 14-Φ7
9-26 4 224 254 284 8-Φ7 196 228 250 128 165 184 4 3 14-Φ7
4.5 250 280 310 8-Φ7 221 252 275 144 177 200 4 3 14-Φ7
5 280 320 360 8-Φ10 245 284 299 160 192 216 4 3 14-Φ7
5.6 315 355 395 8-Φ10 274 305 328 179 212 235 4 3 18-Φ7
6.3 355 395 435 8Φ10 309 340 365 202 236 216 4 3 18-Φ7

外形尺寸 基础尺寸 地脚螺栓
(4套) 		重量kg
(不含电机)
E F G K M N a b c d e f 规格
100 262 587 286 715 420 200 350 50 300 385 35 M12*300 43
110 295 661 322 782 450 240 390 50 340 430 39 12*300 54
126 328 734 358 868 500 340 450 50 440 495 43 12*300 66
140 367 821 401 962 550 350 485 50 450 534 48 12*300 90
157 413 925 451 1085 620 450 570 50 570 626 55 16*400 138
132 360 711 287 761 450 240 390 50 340 430 49 M12*300 50
147 405 799 322 849 500 340 450 50 440 495 55 12*300 62
165 450 887 359 937 550 350 485 50 450 534 61 12*300 78
185 504 993 402 1053 620 450 570 60 570 626 68 16*400 118
209 467 1117 451 1167 680 550 720 70 690 780 77 20*500 170
系列 型号 进口尺寸 出口尺寸
D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 x y n2-d2
9-19 7.1 315 355 395 8-10 227 270 293 163 204 232 4 3 14-10
8 355 395 435 8-10 256 290 322 184 228 253 4 3 14-10
9 400 450 500 8-12 288 330 354 207 252 276 5 4 18-10
10 450 500 550 8-12 320 360 386 230 276 299 5 4 18-10
11.2 500 560 620 12-12 359 415 448 258 316 350 5 4 18-12
12.5 560 620 680 12-12 400 456 489 288 344 380 6 4 20-12
14 630 690 750 12-12 448 516 557 322 405 438 6 5 22-12
16 710 770 830 16-12 512 574 621 368 440 484 7 5 24-12
9-26 7.1 400 450 500 8-12 348 390 414 227 272 296 6 4 20-10
8 450 500 550 8-12 392 432 458 256 300 325 6 4 20-10
9 500 560 620 12-12 441 483 507 288 330 357 6 4 20-10
10 560 620 680 12-12 490 528 556 320 356 389 6 4 20-10
11.2 630 690 750 12-12 549 600 638 358 410 450 8 5 26-12
12.5 710 770 830 16-12 613 664 702 400 456 492 8 6 28-12
14 800 860 920 16-12 686 747 795 448 516 564 9 6 30-12
16 900 970 1040 16-15 784 840 893 512 588 628 10 7 34-12

外形尺寸 基础尺寸
E F G K L M H a b c d e f g H
177 466 1043 509 1230 1278 280 520 440 300 590 510 193 251 61
200 525 1173 572 1256 1428 280 520 440 303 590 510 207 265 61
226 590 1318 644 1289 1586 280 520 440 310 590 510 223 281 61
250 656 1464 715 1317 1748 280 520 440 314 590 510 239 297 61
280 735 1641 801 1565 1947 375 700 620 366 780 700 261 319 61
313 820 1830 895 1603 2156 375 700 620 372 780 700 282 340 61
350 920 2050 1001 2031 2400 500 900 900 478 1000 1000 336 436 112
400 1050 2340 1144 2091 2735 500 900 900 488 1000 1000 372 472 112
237 639 1259 509 1317 1369 280 520 440 327 590 510 242 300 61
262 720 1418 574 1349 1528 280 520 440 334 590 510 263 321 61
294 810 1594 646 1392 1699 280 520 440 346 590 510 286 344 61
327 900 1770 717 1433 1870 280 520 440 353 590 510 309 367 61
367 1008 1983 803 1694 2088 375 700 620 409 780 700 340 398 61
418 1125 2212 896 1755 2312 375 700 620 419 780 700 370 428 61
469 1260 2481 1003 2199 2562 500 900 900 527 1000 1000 438 538 112
524 1440 2830 1148 2271 2945 500 900 900 544 1000 1000 484 584 112

四、订货须知

订货时应注明风机的型号、型号、转速、风量、压力、传动方式、出风口角度、旋转方向及电动机型号规格。

Copyright ©2024 -重庆仁龙风机有限公司 All Rights Reserved 备案号: 渝ICP备14009374号-1 本站推荐关键词：风机,重庆风机,重庆消防风机,重庆风口,重庆风阀,风口,风阀,风机应用特性及参数。

渝公网安备 50010702502678号
