一、防火、防排烟阀口基本分类表

类别	名称	性能及用途
防 火 阀	防火阀	70℃温度熔断器自动关闭（防火），也可手动关闭，手动复位，可输出联动讯号，用于通风空调系统风管内，防止火势沿风管蔓延。         280℃温度熔断器自动关闭阀（防火），也可手动关闭，手动复位，可输出联动讯号，用排烟管道兼作通风管系统风机入口处。
	防火调节阀	70℃温度熔断器自动关闭（防火），也可手动关闭，手动复位，阀门叶片能在0-90℃范围五档调节风量，可输出关闭讯号。
	全自动防火阀	70℃、280℃ 熔断的防火阀，如用于特殊场合，可24V电动开、关阀门。
防 烟 类	防烟防火阀	靠烟感器控制动作，用电讯号通过电磁铁关闭阀（防烟），还可70℃温度熔断器自动关闭阀（防火），用于通风空调系统风管，防止烟火蔓延。
	多叶排烟口 加压送风口	靠烟感器控制，电讯号开启，也可手动（或远距离操作）开启，可设280℃ 温度熔断器重新关闭装置，手动复位，输出动作电讯号，联动风机开启，用于加压送风系统的风口，起赶烟，防烟作用。
排 烟 类	排烟阀	电讯号开启，手动开启，输出动作电讯号，联动排烟风机启动，用于排烟系统管上。
	排烟防火阀	电讯号开启，手动开启，280℃温度熔断器重新关闭，输出动作电讯号，用于排烟风机吸入口处管道上。
	板式排烟口	电讯号开启，手动（或远距离）开启。输出动作电讯号，联动排烟风机，用于排烟房间顶棚及墙上安装，可设280℃重新关闭装置。

二、产品用途及操作功能代号

1.用途代号

        1.P-排 2.Y-烟 3.F-防 4.H-火 5.S-送 6.K-口

2.操作功能代号

        1.S-手动 2.D-电讯号DC24V动作 3.Y-远距离操作 4.T-风量调节 5.W-温度熔断动作

三、防火类产品结构特性

防火阀体	面积小于1.6m2 为2mm	额定电压	DC24V±10%	漏风量	压差在300Pa时，其漏风量不大于700Nm3 /(h·m2)
钢板厚度	面积大于1.6m2加翻边	额定电流	0.5A±10%
熔断温度	70℃或280℃为±3°	接点容量	AC380V.3A	阀门阻力数	阀门全开时为≤0.5
叶片厚度	2mm或1.5mm	电磁铁吸力	2.5KG	耐火性能	1.5h
轴	冷拔φ12mm	动作转矩	0.98-6.9N.m	耐腐性	盐霉120h

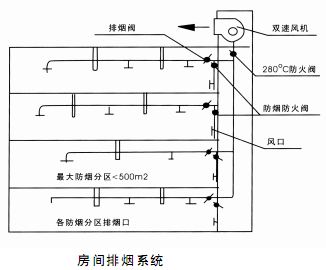

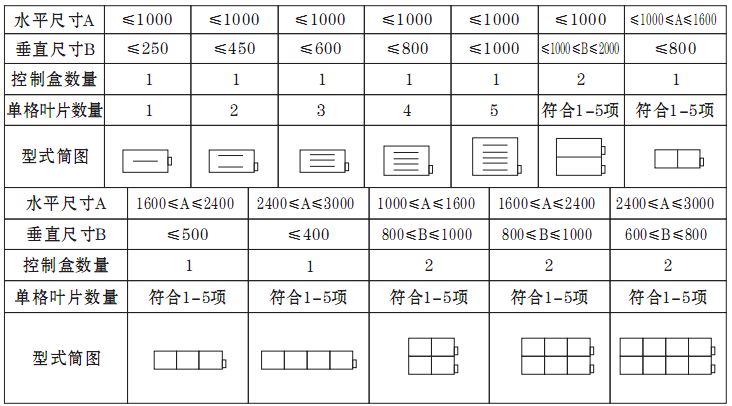

四、防火阀、排烟阀、控制装置及各段的位置

        控制装置功能代号：
        S-电讯动作 F-温感动作 V-风量调节 D-手动 B-远距离操作

        控制装置电气接线说明：
        (一)、国产手动复位控制装置内有单微动和双微动开关之分。凡是FD、FVD功能的防火阀、均为单微动开关，用以输出阀门的动作 讯号，其余各种功能的防火排烟类的阀门均为双微动开关、除了输出阀门的动作讯号以外，还输出联锁风机的控制讯号。

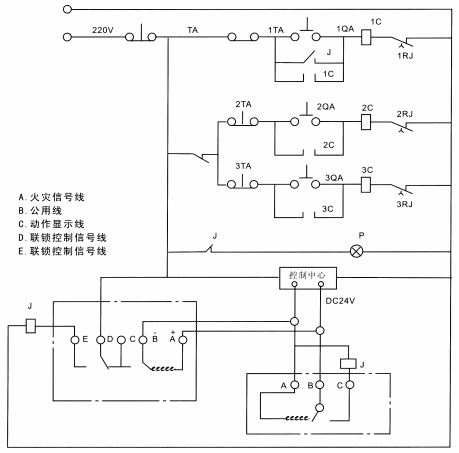

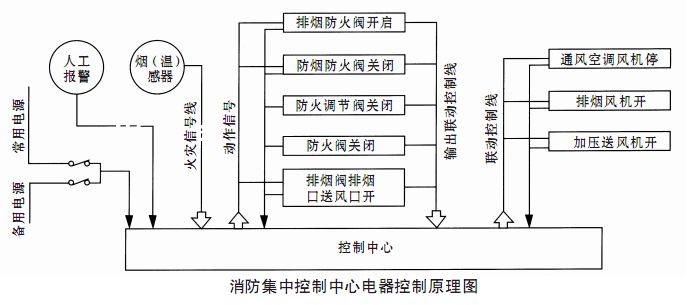

        (二)、电气控制原理说明：

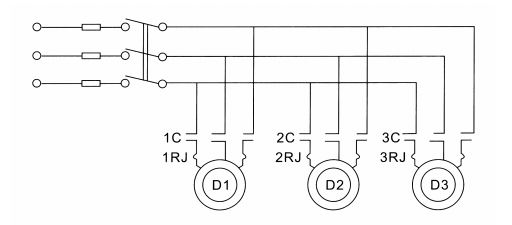

        1、 D1表示排烟风机或加压送风机。D2表示通风空调系统的排风机。D3表示空调机。P表示火警指示类。J表示防火阀和排 烟阀与风机联锁的继电器。
        2、 动作原理：当火灾发生时，烟感（或温感）探头发出火警信号给控制中心，控制中心接通DC24V电源，防火或排烟阀门 动作，同时微动开关动作，继电器J工作使排烟风机或加压风机D1起动，空调风机停止。
       3、 如要选双微动开关时，无论是手动控制还是控制中心发出DC24V电讯号控制都能使排烟风机（或加压送风机）、排风机、空调风机联动。此时继电器J的控制电压为AC220V，若选单微动开关时，控制中心发出DC24V电讯号，可以联动排烟风机（或加压送风机），如手动使防火排烟阀动作要等到控制中心得到火警发出DC24V电讯号后才能联动其它设备，否则要人为按动2QA、3QA、2TA按钮。

五、执行机构输出信号原理图

1. 手动防火阀对外接线图

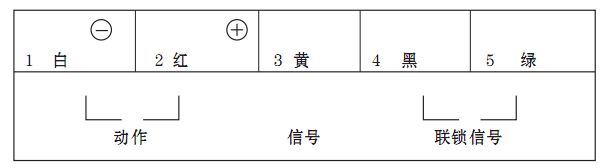

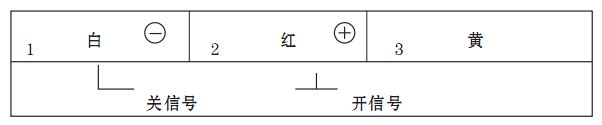

2. 电控式执行机构对外接线图

        (1). 电源DC24V (2). 使用温度-10℃-70℃

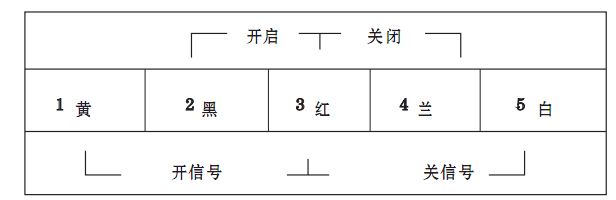

3. 电动对开多叶调节阀执行器接线图

        电源AC220V

4. 说明：

        防火阀、排烟阀、排烟口等现场接线，可参照阀体安装的执行机构上标贴的线路接线图接线。

六、防火、排烟阀口产品列表

防火排烟系列产品列表

	FHF-1小型单叶自垂翻板式防火阀 此阀平时常开，易熔片7 0℃时熔断，靠叶片自垂将阀门关闭，可通过管道修理门手动复位。 此阀门适用于尺寸B≤250，因而采用单叶片。 根据用户要求可加装关闭输出电讯号。

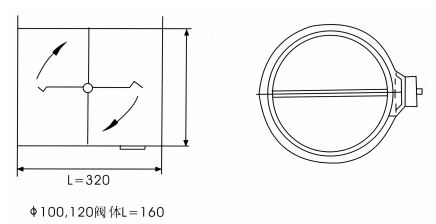

	FHF-1圆形单叶自垂翻板式防火阀 此阀平时常开，易熔片70℃时熔断，靠叶片自垂将阀门关闭，可通过管道修理门手动复位。 此阀门适用于尺寸φ150 -φ800，因而采用单叶片 根据用户要求可加装关闭输出电讯号。

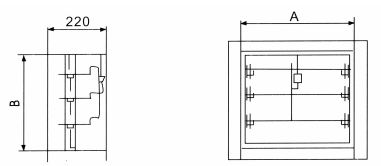

	FHF-2多叶自垂翻板式防火阀 此阀门适用于尺寸B >250，多叶片型式。 此阀平时常开，易熔片70℃时熔断，靠叶片自垂将阀门关闭，可通过检查孔手动复位。若阀体长度短时则不设检查孔。 根据用户要求可加装关闭输出电讯号。

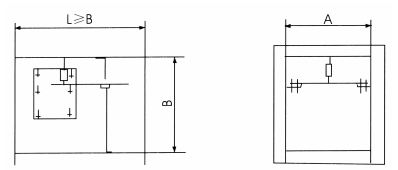

	FHF-1防火阀(FD) 此阀平时常开，易熔片70℃自动将阀门关闭，可手动复位，手动关闭，关闭后可输出电讯号。
	FHF-2防火调节阀(FVD) 此阀平时常开，70℃时自动将阀门关闭，可五档位调节风量。可手动复位，手动关闭，关闭后可输出电讯号。

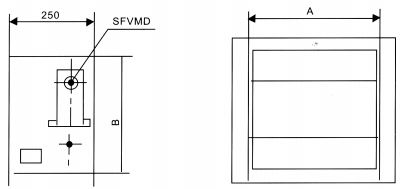

	FHF-3防烟防火调节阀(SFVD) 此阀平时常开，70℃时自动将阀门关闭，可五档位调节风量。可手动复位，手动关闭。 可通2 4V直流电关闭阀门，此为防烟功能，输出关闭电讯号及联锁风机电讯号。

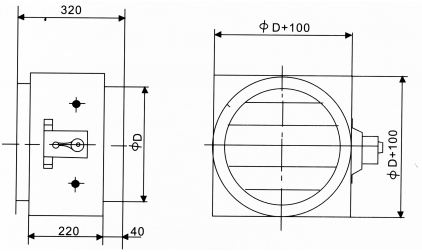

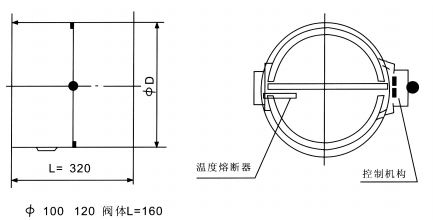

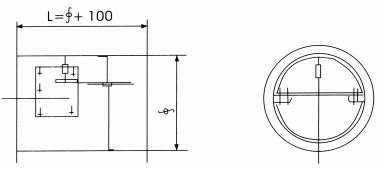

	FHF-4圆防火调节阀(FVD) 此圆阀门适用尺寸范围为φ150-φ600。 此阀平时常开，70℃时熔断关闭，手动复位，五档风量调节，并输出关闭电讯号。
	FHF-5圆防烟防火调节阀(SFVD) 此圆阀门适用尺寸范围为φ150-φ600。 此阀平时常开，通电DC24V和70℃时熔断关闭，5档风量调节，手动复位，并输出关闭电讯号及联锁电讯号。

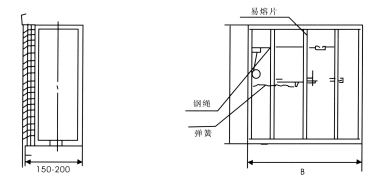

	FHF-6防火风口(FD) 此阀门分为墙上安装和管道安装两种，墙上安装阀体后内翻边，管道安装为外翻边法兰。 此阀平时常开，易熔片7 0℃时熔断关闭阀门，手动复位。 此阀无控制机构，无关闭电讯号。

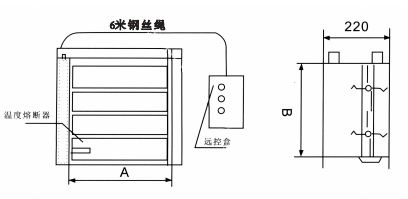

	FHF-7远控防烟防火调节阀(BSFVD) 此阀平时常开、无级调节风量，可远距离手动关闭和复位，7 0℃易熔片或通DC24V电阀门关闭；输出关闭电讯号及联锁电讯号。 所谓远距离控制即为阀体与控制机构通过钢丝绳相连控制。
	FHF-8自动防烟防火阀(MSFD) 此阀平时常开，防烟时断电，阀门关闭，输出关闭信号，当需排烟时送电后阀门开启复位，当管道内或管道外温度达到70℃时亦自动关闭阀门。 这种阀门可用在一管多用上，即平时送 风、火灾时排烟，当排到管道内有70℃ 时，阀门又会自动关闭。送电形式为DC24V。
	FPY-1排烟阀(SD) 此阀平时常闭，通DC24 V电开启排烟、可手动复位，输出开启电讯号和风机联锁电讯号。

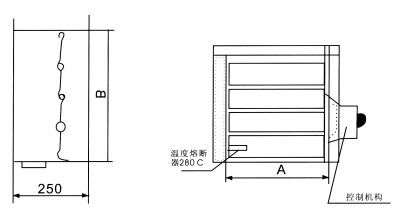

	FPY-2防火排烟阀(SFD) 同FPY-1功能。 当排烟温度达到280℃时阀门二次关闭，阻断排火，二次动作关闭再发出电信号。
	FPY-3圆型排烟阀(SD) 同FPY-1功能。 规格尺寸φ150-φ600。
	FPY6圆型防火排烟阀(SFD) 同FPY-2功能。
	FPY-4远控排烟阀(BSD) 此阀平时常闭，通DC24V电开启排烟，远距离开启和复位，输出开启电讯号和风机联锁电讯号。

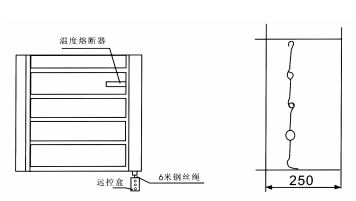

	FPY-5远控防火排烟阀(BSFD) 同FPY-4功能。 当排烟温度达到280℃时阀门二次关闭，阻断排火，并发出二次动作电信号。

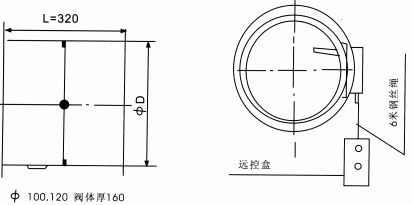

	FPY-7圆型远控防火排烟阀(BSFD) 同FPY-5功能。 规格尺寸φ150-φ600。
	FPY-8圆型远控排烟阀(BSD) 同FPY-4功能。 规格尺寸φ150-φ600。
	FPY-9方圆型排烟阀(SD) 常闭，DC24V开启排烟、手动复位、输出开启电讯号和风机联锁电讯号。 当圆大于φ6 0 0时采用此种结构。
	FPY-10方圆型排烟防火阀(SFD) 同FPY-9功能。 当排烟温度达到280℃时阀门二次关闭，阻断排火。
	FPY-11方圆型远控排烟阀(BSD) 常闭，远距手动开启、DC24V开启排烟、 远距复位，输出开启电讯号和风机联锁 电讯号。
	FPY-12方圆型远控排烟防火阀(BSFD) 同FPY-11功能。 当排烟温度达到280℃时阀门二次关闭，阻断排火。
	FPY-16排烟风口(SD) 常闭，DC24V开启，手动开启，手动复位，输出开启电讯号和风机联动电讯号。 实为排烟阀一端加装饰风口。

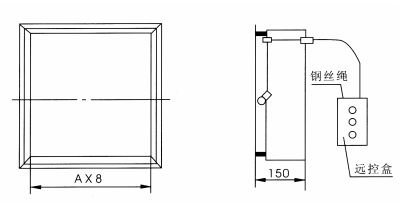

	PYK-1板式排烟口(BSD) 常闭，DC24V开启，手动远距离开启，远距离手动复位，输出开启电讯号和风机联动电讯号。 该阀尺寸规格为200×200-800×800之间。 集排烟功能与装饰于一身，可装于竖井排烟部位和水平吊项排烟管道下面。

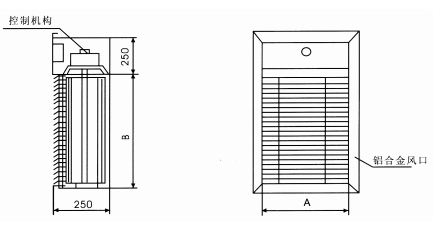

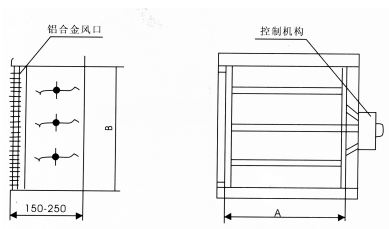

	PYK-21、Ⅱ型多叶排烟口(SD) 常闭，DC24V开启，手动可开启，输出开启电讯号和风机联锁信号、手动复位。 Ⅰ型(A+250)×B。 Ⅱ型A×(B+250)，如图所示。 根据安装要求，铝合金格栅装饰面可做成横向和竖向二种。

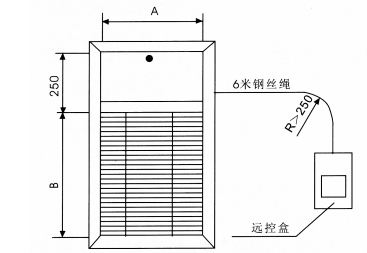

	PYK-31、Ⅱ型远控多叶排烟口(BSD) 常闭，DC24V开启，远距离手动开启，输出开启电讯号和风机联锁信号，远距离手动复位。 Ⅰ型(A + 250 )×B，如图所示。 Ⅱ型A×(B+250)，如图所示。

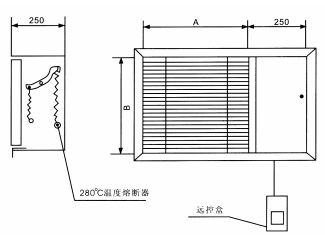

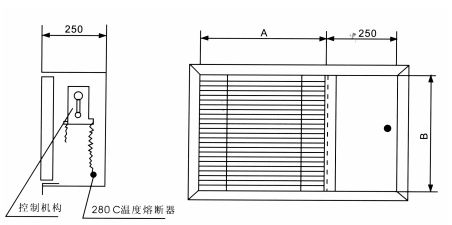

	PYK-41、Ⅱ远控防火排烟口(BSFD) 常闭，DV24V开启，远距离手动开启，输出开启电讯号和风机联锁信号，远距离手动复位，280℃重新关闭。 Ⅰ型(A + 250 )×B，如图所示。 Ⅱ型A×(B+250)，如图所示。
	PYK-41、Ⅱ远控防火排烟口(BSFD) 常闭，DC24V开启，手动开启，输出开启电讯号和风机联锁信号，手动复位，280℃重新关闭。 Ⅰ型(A + 250 )×B，如图所示。 Ⅱ型A×(B+250)，如图所示。

七、防火阀、排烟阀、排烟口安装方法

1、防火阀、排烟阀、排烟口的安装方法及注意事项

        1、在安装阀门时，先检查阀体是否灵活，电器动作是否正常，检验完确认产品合格后再安装。

        2、防火阀与防火墙之间的风管采用>1.6mm钢板制作，风管须耐火材料保温隔热，防火电气线路采用φ20钢管做保护管，控制线缆的弯曲半径不宜小于250mm，弯曲不多于2处，缆绳长度一般不大于6m。

       3、防火阀、排烟阀在安装时必须有单独的吊架，避免阀门在高温下变形影响阀门的功能。

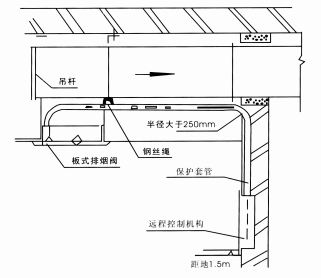

        4、在排烟阀门（口）至远程控制机构的相对位置辅好套管，套管的一端紧靠排烟阀（口），另一端紧靠远程控制机构，然后将钢缆绳穿入套管，将缆绳的一端穿进远程控制机构并穿过导线轴绕在卷筒上，至少绕三圈、将多余的部分剪去。

        5、多叶排烟口安装时，先将铝合金风口拆去，将阀体砌入墙内，注意不能让阀体变形，四周用水泥抹平，或者用螺栓固定在墙上，再将铝合金风口装上。

        6、防火阀、排烟阀、排烟口在安装之后应定期检查做试验，发现拉簧和电器零件失灵应及时更换，并记录。

2、防火阀、排烟口安装方法
